グラブバケット開閉故障診断ガイドとは何ですか: ワイヤレス リモート コントロール、油圧バルブ グループ、シーリング システムの詳細-

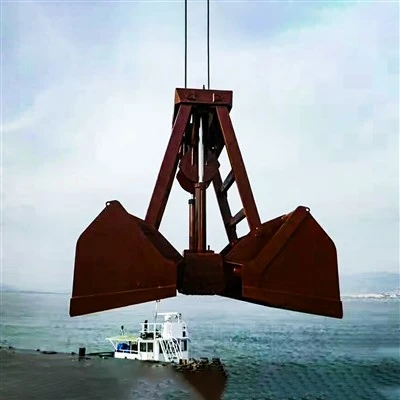

I:のENJUE リモート-制御グラブバケットこの機構は通常、グラブバケットの花びら、油圧シリンダー、ロータリージョイント、油圧パイプライン、電磁弁グループ、無線遠隔制御システム (送信機および受信機)、およびロックシリンダーなどのコンポーネントで構成されます。その動作原理は、無線または有線制御によって油圧シリンダーを駆動して伸縮させ、それによって無線リモコングラブバケットの開閉を制御することです。

II.一般的な障害モード、根本原因、および修正措置

このセクションでは、フィールド データと典型的な故障パターンのエンジニアリング分析に基づいて、各故障現象に体系的に対処し、その根本的な原因を特定し、実用的なソリューションを提供します。

失敗 1: 無線リモコンのグラブが開かない

現象：オペレータがリモコンの「OPEN」ボタンを押しても、グラブシェルが反応しないか、完全に開かずにわずかに震えるだけで、材料の排出やピックアップができなくなります。

1.1 バッテリー電源システムの障害 - 受信機または送信機のバッテリーが放電または不良です

根本原因の分析:
ワイヤレス遠隔制御システムは、オペレータと油圧バルブ グループ間のコマンド送信リンクとして機能します。送信機（ハンドヘルドユニット）と受信機（機械に取り付けられたユニット）はどちらも内部バッテリーに電力を依存しています。-バッテリー電圧が動作しきい値を下回った場合:

送信機は十分な RF 信号強度を出力できません。

レシーバーには、ソレノイド バルブに通電するための十分な電力がありません (通常、0.5 ～ 1.5 A の保持電流と、突入電流の 1.5 ～ 3 倍の定格電流が必要です)。

環境要因:

低温 (-40 度以下):バッテリーの化学的活性が低下します。実際に使用可能な容量は次のように低下​​する可能性があります<60% of rated value.

高温（40度以上）：内部劣化が加速すると内部抵抗が増加し、負荷時に電圧低下が発生します。

是正措置:

送信機 / 受信機のバッテリーを定期的にチェックして交換してください（OEM-指定の充電式バッテリーを使用してください）。

シフト前の信号強度とバッテリーレベルのテストを実行します。-

予備バッテリーは、充電管理ログを文書化して保管してください (容量テストは 3 か月ごとに行うことをお勧めします)。

寒冷地での使用の場合は、バッテリーを断熱ケースに保管し、使用直前にのみ挿入してください。{0}

1.2 ケーブル接続不良 - バッテリーと送信機間の配線またはソレノイドバルブの不良

根本原因の分析:
これには、次の 2 つの重要なケーブル パスが関係します。
① バッテリーと送信機間の電源ケーブル。
② 受信機出力と電磁弁コイル間の制御ケーブル。

継続的な機械的振動、繰り返しのケーブルの曲げ、およびコネクタの挿入により、導体が疲労破壊を起こしたり、コネクタ端子が酸化して接触抵抗が数十、さらにはメガオームに増加する可能性があります。その結果、ソレノイドバルブは十分な突入電流（通常、定格電流の1.5～3倍）を受け取ることができなくなり、動作不能になります。

是正措置:

デジタルマルチメータを使用してバッテリ出力電圧とソレノイドコイル端子電圧（通常：DC24V±10％）を測定します。

コネクタの焼け、酸化、ピンの引っ込みを検査します。 IP67-定格の防水性と耐振性を備えたコネクタに交換してください。

各導体セグメントで導通テストを実行してブレークポイントを特定します。圧着スプライスで修理するか、ケーブルアセンブリ全体を交換してください。

機械的損傷を最小限に抑えるために、摩耗しやすい箇所に波形電線管またはナイロン製ケーブル キャリアを取り付けます。{0}}

1.3 アンテナ システムの障害 - アンテナが設置されていない、破損している、または給電ケーブルに欠陥がある

根本原因の分析:
ワイヤレス リモート システムは通常、433 MHz または 2.4 GHz ISM 帯域で動作し、見通し内通信範囲は 100～200 メートルです。--アンテナは、RF 信号の放射と受信にとって重要なコンポーネントです。

正しく垂直に設置されていない場合、または水平に設置されている場合、または金属物体で遮蔽されている場合、有効射程は<10 meters.

曲げ半径がケーブル直径の 5 倍より小さい給電ケーブル (50Ω 同軸)、圧壊による損傷、または接続の緩みにより、高い VSWR (電圧定在波比) が発生し、放射電力が低下します。<30% of normal.

是正措置:

送信機のアンテナが完全に伸長/直立し、機器の方向を向いていることを確認します。

受信アンテナに物理的な損傷 (亀裂、破損) がないかどうかを検査し、ベースがしっかりと取り付けられていることを確認します。

アンテナ アナライザまたはスペクトラム アナライザを使用して、フィード ケーブルの減衰と VSWR をチェックします (<2.0); replace the feed cable assembly if abnormal.

現場で複数のリモコンを同時に操作する場合は、混信を防ぐため異なる周波数またはIDコードを割り当ててください。

1.4 スクープピボットポイントまたはスラストロッドボルト接続における機械的結合

根本原因の分析:
のリモコングラブ開く動作は油圧シリンダのピストン ロッドの伸長に依存しており、これによりスラスト ロッドを介して両方のシェルに力が伝達され、固定ピボット点を中心にシェルが外側に回転します。この運動連鎖に沿って、次のコンポーネントが結合されやすくなります。

ピボットピンとブッシュ

スラストロッドエンドの球面滑り軸受

定期的に潤滑を行わないと、塵や湿気の侵入によって摩耗が生じ、酸化鉄 (錆) や硬い破片の蓄積が発生します。摩擦抵抗は、数百ニュートン（正常）から数千ニュートン（故障状態）まで増加する可能性があります。シリンダーの推力がこの増加した抵抗に打ち勝つことができない場合、グラブは完全に開くことができず、多くの場合、圧力の上昇を伴います（システム圧力は上昇しますが、動作は発生しません）-。

是正措置:

すべてのピボット ポイントとスラスト ロッド ボルトに毎週、リチウム-ベースの極圧グリース（グレード 00# または 000#）を塗布してください。{1}

ブッシュ-と-ピンのラジアル隙間を確認してください（通常: 0.1 ～ 0.3 mm）。クリアランスが0.5mmを超える場合はブッシュを交換してください。

新しいグリースを塗布する前に、灯油または専用の脱脂剤を使用して、ピボット部分に蓄積したほこりや腐食の破片を取り除きます。

球面ベアリングに過度の遊びや焼き付きがないか検査します。異常がある場合はベアリングユニット全体を交換してください。

失敗 2: リモコンのつまみが閉まらない

現象：リモコンの「CLOSE」ボタンを押しても、シェルを閉じるアクションは発生しません。材料を掴むことができなくなり、作業が完全に停止してしまいます。

2.1 方向制御バルブの故障 - バルブ スプールが開いた位置で固着している

根本原因の分析:
グラブの開閉動作は、オイルの流れを方向付ける油圧方向バルブ (通常は 4 方向 3 ポジション ソレノイド バルブまたは比例バルブ) によって制御されます。以下の原因により、バルブのスプールが「OPEN」位置で固着する可能性があります。

作動油の汚染 (ISO 4406 18/16/13 を超える粒子汚染)。

加工バリ残り。

熱膨張差によるクリアランス損失（スプールとスリーブ間の熱膨張係数の不一致）。

特徴的な症状:この障害は、リモート コントロール グラブ システムが冷える (スプールが収縮する) と一時的に回復する可能性がありますが、油温が上昇すると (例: 油温が 70 度以上に達する夏季の運転など)、「低温で正常、高温で故障」のパターンに従って再発します。-

是正措置:

方向制御弁を分解します。スプール表面に傷、かじり、メッキの剥がれがないか点検してください。

1000 グリット以上の研磨紙でスプールを軽く磨きます (またはスプール アセンブリ全体を交換します)。

バルブ本体の流路を徹底的に洗浄します。作動油とフィルターを交換してください (フィルター定格 10μm 以下、10 200 以上)。

オイルの清浄度を ISO 4406 16/14/11 以内に維持してください (定期的なオイルサンプリングによる監視)。

システムオイルの温度を監視します。常に 65 度を超える場合は、追加のオイル クーラー (空冷-または水冷-) を取り付けてください。

2.2 緊急制御メカニズムのバインディング

根本原因の分析:
ほとんどのリモート コントロール グラブには、方向制御弁のスプールに機械的に接続された緊急手動オーバーライド装置 (手動ハンドルや緊急停止など) が装備されています。以下の理由により、この機構が「OPEN」位置で動かなくなると、

腐食や錆の蓄積

異物侵入

ばねの疲労または破損

ソレノイドは、通電に関係なく - の位置に機械的にロックされているため、スプールを移動できません。

是正措置:

緊急ハンドルまたはボタンが完全にリセットされた位置にあることを確認します。手動で数回動かし、自由に動くことを確認します。

非常機構を分解して検査します。腐食した部分を掃除し、防錆潤滑油を塗布します。{0}

Check the return spring for fractures or fatigue (replace if free length deviates >仕様から 5%)。

信頼性の高い作動と自動復帰を確保するために、緊急制御装置の機能テストを毎月実行します。

失敗 3: リモコングラブが閉じた後に自動的に開く

現象：材料を正常に閉じて掴んだ後、リモコングラブオペレータの指示なしに、巻き上げまたは反転操作中に徐々にまたは突然開きます。これにより、物質が流出し、深刻な場合には機器の損傷や人員への重傷が発生します。これは最も重要な安全性に関連する故障モードです。-

3.1 シリンダーシールの漏れ

根本原因の分析:
ENJUE リモコン グラブ シリンダーは複動式油圧アクチュエーターです。{0}リモコンのグラブが閉じているとき、ピストン-ロッド側はグリップ力を維持するために圧力を維持する必要があります。ピストン シール (通常は U- カップ ポリウレタンまたは複合シール) に次のような症状が発生した場合:

摩耗または傷つき

切り傷や切り傷

時効・硬化

「リップインバージョン」

高圧オイルはピストン ロッド チャンバーからピストン チャンバーにバイパスし、圧力降下とグリップ力の進行性の低下を引き起こします。-

シール不良の主な原因:

油温が 80 度を超えると、エラストマー材料の熱老化が促進されます。

オイル中の研磨粒子 (金属摩耗粉) が浸食を引き起こします。

極端なストローク位置での長時間の運転（連続的な側面荷重によるシールの変形）。

取り付け上の損傷（ねじれ、切断、挿入不良）。

是正措置:

シリンダーの漏れテストを実行します。ワイヤレス無線リモコンのグラブを閉じ、保持圧力を加え、ピストン ロッドのドリフトを測定します (通常:<2 mm/min).

シリンダーを分解します。シールキット全体を交換します（パーカー、メルケル、または NOK の高温定格シールを推奨します）。{0}

ピストンロッドの表面に傷、錆び、クロムメッキの剥がれがないか点検します。 -ロッドが損傷している場合は、再クロム化するか交換してください。

将来のシールの劣化を最小限に抑えるために、オイルの清浄度と供給元の温度に対処します。

3.2 シリンダー内の非-戻り弁漏れ

根本原因の分析:
To maintain gripping force during pressure loss or hose rupture, the cylinder typically incorporates pilot-operated check valves or double hydraulic locks. When the poppet valve seat interface wears or traps debris, the seal becomes incomplete, allowing oil to bleed from the holding chamber at an excessive rate (>0.5 MPa/分の圧力減衰）。

是正措置:

逆止弁アセンブリを分解します。ポペット-と-シートの接触線を検査します（接触パターンを確認するには、鉛赤またはプルシアンブルーを使用します）。

異物や炭素堆積物を除去します。修理可能な場合は、専用のラッピングツールを使用してバルブシートをラッピングします。

ポペットがひどく摩耗している場合、またはシートの真円度がずれている場合は、逆止弁カートリッジ全体を交換してください。{0}{1}{0}

補助的な圧力保持装置としてアキュムレータを設置することを検討してください（圧力が低下すると自動的に補充されます）。{0}

3.3 弁座漏れ（内部漏れ）

根本原因の分析:
バルブスプールとバルブシート間の過剰なクリアランス（通常のランニングクリアランス：3 ～ 8 μm）やシートのシール面の損傷により、圧力ポート（P）から作動ポート（A/B）への内部漏れが発生します。内部漏れがポンプの流量を超えると、システムは十分な保持圧力を維持できなくなり、リモコングラブ自発的に開きます。

是正措置:`

シリンダーポートをブロックし、バルブ圧力テストポートで内部漏れを測定します (ベンチマーク: 定格圧力で 40 mL/min 以下)。

漏れが仕様を超える場合は、バルブスプールまたは方向制御バルブアセンブリ全体を交換してください。

リリーフバルブの圧力設定を確認します (定格システム圧力と等しい必要があります)。低く設定されている場合は再調整してください。

3.4 配管漏れ（外部）

根本原因の分析:
高圧ホース、鋼管、継手 - を含む油圧配管 - は、長時間使用すると高周波の圧力脈動にさらされます。-失敗には次のようなものがあります。

緩いフィッティング

O-リングの老化と圧縮永久歪み

ホースのワイヤ-補強疲労

摩耗によるチューブ壁の薄化

振動による接続の緩み-（特にシリンダのポート接続部）

是正措置:

配管に油の汚れや滴りがないか目視検査します。

高圧継手の気泡テストには漏れ検出スプレー（石鹸液）を使用してください。-

すべての継手を指定されたトルクで締め付けます (機器のメンテナンスマニュアルを参照)。

老朽化したホースや損傷したホースは交換してください (推奨: 2 年ごとの予防交換)。

振動による緩みを最小限に抑えるために、パイプ クランプとサポートがしっかり締まっているかどうかを確認してください。{0}}

故障 4: ロッキングシリンダーが滑る - ピストンロッドがロック位置に留まらない

現象：ロッキングシリンダー (機械的位置ロック) が意図した位置に到達した後、外部負荷の変化がなければピストンロッドがゆっくりと後退するため、ロックが失敗し、意図しないロックが発生するリスクが継続します。リモコングラブコンテナ反転中に開く。

シリンダーまたは配管システム内の空気（エアレーション/キャビテーション）

根本原因の分析:
油圧システムへの空気の侵入は次の原因から発生します。

最初の取り付けまたはメンテナンス後の不十分なエア抜き。

システムの圧力が低下すると、溶解した空気が沈殿します (ヘンリーの法則: ガスの溶解度は圧力の低下とともに減少します)。

フィッティングまたはシリンダー シールを介した空気の吸引（特に戻り-ライン負圧ゾーン-）。

オイルの激しい泡立ち（消泡剤が枯渇しているか、オイルレベルが低いためポンプのキャビテーションが発生しています）。-

空気が存在すると、「ガス スプリング」効果が発生します。- 圧縮性気泡は、圧縮ストローク中にエネルギーを蓄え、保持段階中に膨張します。これにより、ピストン ロッドが通常毎分数ミリメートルの速度で後方に「クリープ」し、クリープ速度は正の値になります。 温度と相関関係があります（温度が上昇すると、空気の膨張が加速します）。

さらに重要なことは、空気の汚染により作動油の体積弾性率が低下することです（純油の場合は約 1.7×103 MPa から、<1.2×10³ MPa with 1% air by volume), severely degrading system rigidity and lock reliability.

是正措置:

① 徹底的なシステムブリーディングを実行します (この順序に従います)。

位置を決めますリモコングラブ安全な無負荷状態で、油圧システムを通常の作動圧力まで始動します。

ロッキング シリンダーのピストン ロッドを極限の位置まで完全に伸ばし、圧力を 3 ～ 5 秒間維持します。

気泡のないオイルの流れが継続的に現れるまで、シリンダーのブリード スクリュー（または圧力テスト フィッティング）をゆっくりと緩め、その後再度締めます。{0}}

ブリードポイントに気泡が現れなくなるまで、上記のサイクルを 3 ～ 5 回繰り返します。

重要な安全上の注意:この手順は、負荷の突然の低下を防ぐために、無負荷状態で実行する必要があります。{0}

② 作動油の状態を確認します。

オイルレベルが覗き窓の中間点以上であることを確認します。作動油が少ない場合は、同じ-ブランド、-}グレードの作動油を補充してください。

戻りラインが油面よりも下に沈んでいることを確認してください (油の衝撃で気泡が発生するのを防ぐため)。

オイルのサンプルを採取し、24 時間放置します。泡層の高さが油面の高さの 1/5 を超える場合は、油を交換するか、消泡剤を追加してください。-

③ システムの密閉性を検査します。

ポンプ吸引ラインに注目してください - このセクションは負圧下で動作します。シールに欠陥があると空気が吸い込まれます。

すべての継手とシリンダー エンド カバー シールを確認してください。-「吸入ヒューヒュー」という音が聞こえたり、オイルが濁っていたり（エアレーションを示す乳白色の外観）ないかどうかを確認します。

④ 予防策：

最初のパージ後に定期的な出血スケジュールを確立します (200 稼働時間ごとに推奨)。

作動油の温度は 30 ～ 55 度の最適な範囲に維持してください。- 低すぎるとオイルの粘度が増加し（ブリードしにくくなります）、高すぎると酸化と発泡が促進されます。

Ⅲ．迅速な故障診断のフローチャート

現場の保守担当者が根本原因を迅速に特定できるようにするには、次の論理順序に従ってください。

IV.予防保守スケジュール

上記の障害モード分析に基づいて、次のメンテナンス間隔とアクションが推奨されます。
