Shanghai ENJUE Machinery Equipment Co., Ltd は、中国で 20&40 ' 油圧コンテナティルターの最も経験豊富なメーカーおよびサプライヤーの 1 つです。中国製のカスタム 20&40 '油圧コンテナティルターを購入する場合は、当社の工場から詳細情報を入手することを歓迎します。価格のご相談は、お問い合わせください。

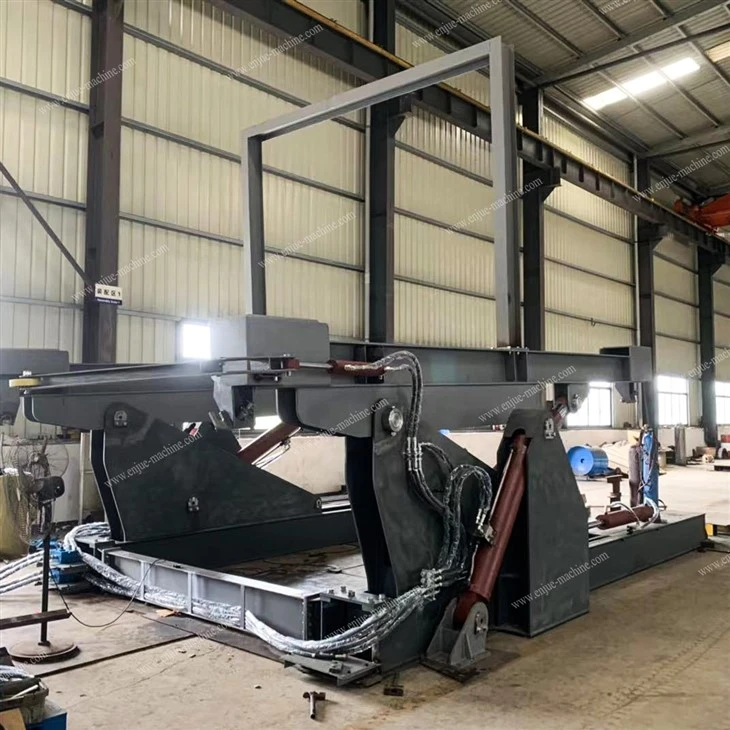

この 20&40 フィート油圧コンテナ ティルターは、20{7}} および 40- フィートの国際標準コンテナのポイントツーポイント荷降ろし用に特別に設計されており、穀物、化学原料、鉱石、スクラップ鉄鋼、建設廃棄物などのバルク材料の迅速な荷降ろしに広く適用できます。荷降ろし用の油圧コンテナティルターは、大スパンフレームタイプのメインビーム+2段階同期傾斜システムを採用しており、優れた構造剛性とスムーズな傾斜プロセスを提供し、完全な荷降ろし要件を満たします。
20&40'油圧式コンテナティルター 主要構造部品
| アイテム | 機能の説明 |
|---|---|
| ベースプラットフォーム | 溶接されたハ-ビームのシャーシには、あらかじめ埋め込まれたアンカー ボルトと縦方向の 2 列のリミット ストップが装備されており、20 フィートと 40 フィートのコンテナの間で車輪の位置を切り替えることができます。- |
| フレームを傾ける | メインブームはQ355B角管トラス構造を採用し、両側に伸縮式クランプを備え、コンテナのコーナー金具は手動・油圧コンビネーションロック機構により固定されています。 |
| メインチルティングシリンダー | 図面に従って計算されたシリンダー径とロッド径の組み合わせにより、両側に対称的に配置された段付き油圧シリンダーにより、40t・mの傾斜トルクが得られ、フル積載の40フィートボックスのスムーズな回転の要件を満たします。 |
| 同期リンケージ機構 | 左右のティルティングアームを接続する剛性の高いトーションシャフトにより、2 つのシリンダーが完全に同期して動き、不均一な負荷によるハウジングのねじれを防ぎます。 |
| 水力発電所 | 統合されたパワーユニットはモーター出力 22kW、デュアルポンプを組み合わせ、電磁オーバーフローバルブとパイロット操作のシーケンスバルブを備えており、高速と低速の自動切り替えを実現します。- |
| 電気制御盤 | PLC と 7- インチのタッチスクリーンには、リアルタイム角度表示、緊急停止、誤操作防止インターロック、故障自己診断機能が備えられています。- |
参考コア仕様
| アイテム | データ |
|---|---|
| 適用容器長さ | 20ft / 40ft(リミットスイッチ手動切替可能) |
| 定格旋削品質 | 40 フィート全荷重 30.5 トン以下、20 フィート荷重 24 トン以下 |
| 傾斜周期 | 4.5分以下 |
| システム定格圧力 | 21MPa |
| 燃料タンク容量 | 400 L |
| 電源 | 380V / 50Hz / 三-相 4- 線 |
| 寸法 | 13200×3200×1800mm(稼働状態) |
| 自重 | ~14.5 t |
安全性と人間性を重視した-荷降ろし用の 20&40 フィート油圧コンテナ ティルターの設計
-転倒防止アンカー システム: 20&40 フィートの油圧コンテナ ティルターのベースには 4 セットの調整可能なグラウンド アンカー ボルトが装備されており、動的引張力の計算値が提供されています (M30×300 のアンカー パラメータは図面の添付の表に示されています)。
緊急降下機能：停電・故障時は手動ポンプ+緊急アンロードバルブにより強制的にロックを解除し、ゆっくりと元の位置に復帰します。
-飛沫防止保護カバー: 破片の飛散を防ぐために、転倒エリアの前面に取り外し可能な鋼線メッシュが取り付けられています。
動作モード: リモコン + ローカルボタン操作のデュアルモードを提供します。リモコンの距離 50m 以上。
